不是只有澳洲才有天然黑蛋白石！打破「非洲沒有黑蛋白石」的迷思!

不是只有澳洲才有天然黑蛋白石！打破「非洲沒有黑蛋白石」的迷思!衣索比亞巧克力色蛋白石、Stayish 天然黑蛋白石與煙燻/糖酸處理蛋白石: 如何利用化學指紋區分深色體色的來源一提到天然黑蛋白石，很多人第一個想到澳洲，尤其是 Lightning Ridge礦區。這個聯想沒有錯。澳洲長期是市場上最具代表性的天然黑蛋白石產地，多數寶石級蛋白石為沉積型 opal-A，和衣索比亞常見的火山相關 opal-CT 形成鮮明對比（Dutkiewicz et al., 2015）。

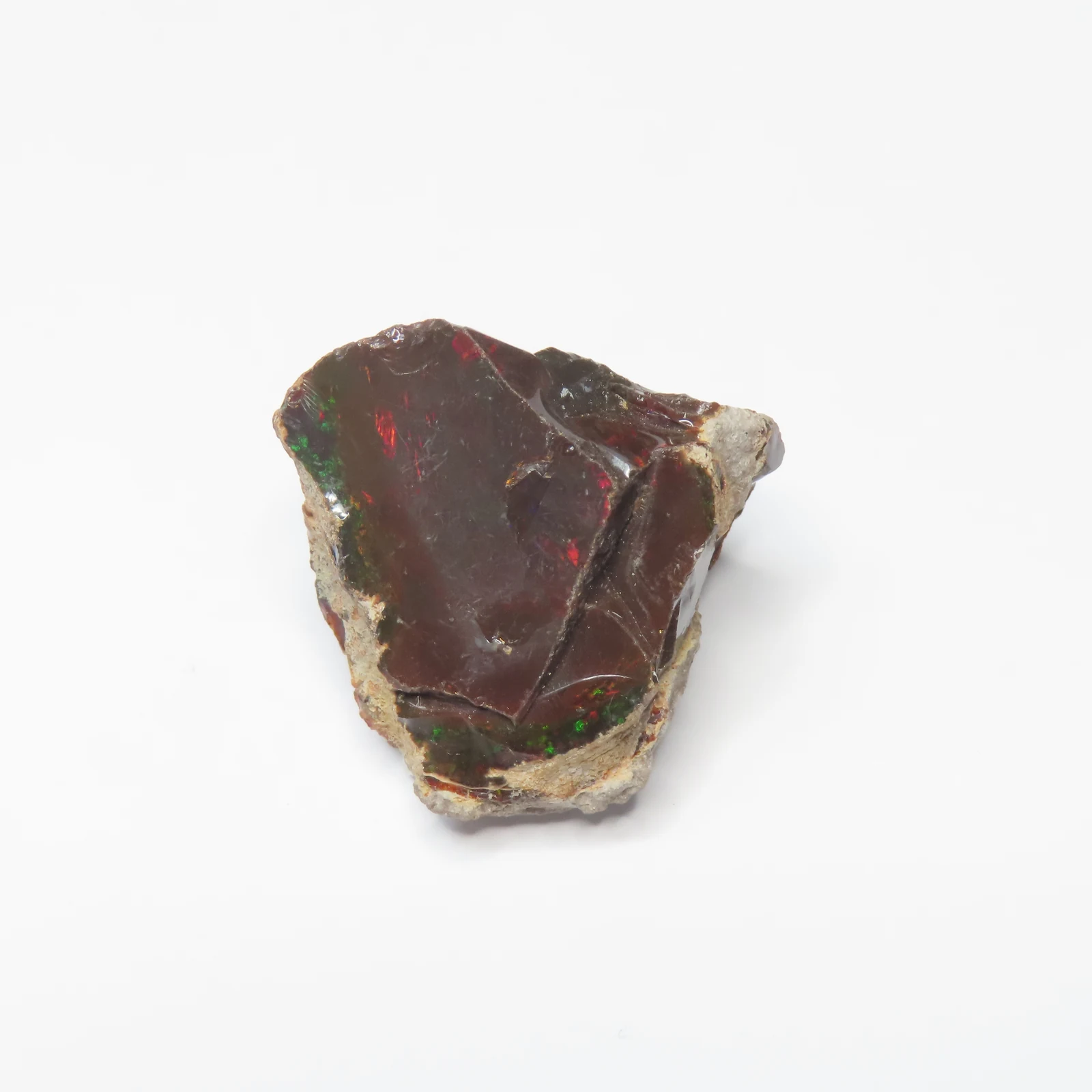

但「只有澳洲才有天然黑蛋白石」這句話並不完全正確。衣索比亞 Wollo 地區的 Stayish 礦，已被 GIA 報導產出天然黑色蛋白石（Kiefert et al., 2014）；美國內華達 Virgin Valley、印尼爪哇等地，也有天然深色至黑色蛋白石。所以，「天然黑蛋白石＝澳洲專屬」是一個需要修正的觀念。不過，真正有意思的問題不在「非洲有沒有黑蛋白石」，而在於: 一顆深色的衣索比亞蛋白石，可能是天然巧克力色、天然黑色，也可能是煙燻或糖酸處理後才變深。三者外觀可以很接近，但體色來源完全不同；而不同來源，會在材料裡留下不同的化學、光譜與顯微證據。這也是「化學指紋」分析最強大的地方。它的威力不來自某一個結果數字，而來自一整組互相印證的證據: 能量色散型X光螢光光譜 (EDXRF) 的微量元素分析結果、拉曼光譜 (Raman) 的碳相關訊號、傅立葉轉換式紅外光譜 (FTIR) 的含水特徵、蛋白石結構型態、吸水性與顯微分布。每一項都是各司其職的鑑定重點，當它們指向同一個答案，判斷就會非常有把握。接下來這篇文章，就是要說明這套工具如何把三種深色來源清楚分開。為什麼衣索比亞蛋白石特別容易進行處理？因為多數衣索比亞 Wollo 產區的蛋白石具有明顯吸水性 (hydrophane opal) ，可稱為吸水性或親水性蛋白石。蛋白石本身是含水二氧化矽，通常寫成 SiO₂·nH₂O，含水量、孔隙度與微結構，都會影響透明度、體色與遊彩（張蓓莉，2014；饒珮雯，2025）。在吸水實驗中，衣索比亞蛋白石浸水後會出現重量增加、透明度改變、體色變化與遊彩減弱，FTIR 中 3000–3700 cm⁻¹ 的水吸收帶與約 1630 cm⁻¹ 的水峰也會加深（饒珮雯，2025）。同時，也因為這種多孔與吸水性，外來物質容易滲入蛋白石內部。這也是染色、煙燻、糖酸處理能成功的前提。所謂糖酸處理，又常稱糖汁處理，是先讓糖液滲入蛋白石孔隙，再以酸使糖類脫水碳化，形成深色碳質物。但要注意一個關鍵區分: 被拿去處理的主力，大多是 Wegel Tena 產區一帶的吸水性蛋白石，因為它多孔、吸水，外來物質容易進入。而 GIA 報導的 Stayish 礦區的天然黑蛋白石，反而被描述為 non-hydrophane，也就是不吸水或吸水性不明顯（Kiefert et al., 2014）。也就是說，衣索比亞蛋白石不是單一材料，而是一群產地、結構、吸水性都可能不同的蛋白石。這個差異，本身就是判斷的第一條線索。此外，還有三種深色來源需要分開討論:一、Shewa/Mezezo 的天然巧克力色蛋白石衣索比亞 Shewa 地區的蛋白石早在 1990 年代就進入國際市場，Mezezo 地區一帶以巧克力色蛋白石聞名，常呈棕色、紅褐色、橙褐色到巧克力色，多以紅褐色火山岩中的結核形式產出（Kiefert et al., 2014；饒珮雯，2025）。這種棕色到巧克力色體色，主要與鐵（Fe）相關物質有關，例如鐵氧化物、氫氧化物或微細包裹物。錳（Mn）在衣索比亞蛋白石中也可能出現。Rondeau et al.（2010）在 Wegel Tena 礦區的樣本中記錄到鋇－錳氧化物與自然碳包裹體。不過，就巧克力色體色而言，以 Fe 為主、Mn 為輔，是比較穩健的說法。因此，判斷天然巧克力色的重點是: 棕褐色體色、Fe 偏高、可能伴隨 Mn、深色分布自然、產地背景合理。這幾個證據彼此吻合時，就能強力支持天然巧克力色蛋白石。二、Stayish 礦區的天然黑蛋白石Stayish 礦區位於衣索比亞 Wollo 地區， Gashena 附近，2013 年起開採，後由 GIA 報導為天然黑蛋白石產地（Kiefert et al., 2014）。它可呈灰黑到黑色，外觀容易讓人聯想到澳洲黑蛋白石，也容易和煙燻蛋白石混淆。最重要的是，Stayish 礦區的天然黑蛋白石的深色體色，與天然存在於基質中的碳質物有密切關聯。根據 GIA 報導，天然 Stayish 黑蛋白石在 Raman 光譜中會顯示很強的碳峰。因此，僅憑碳訊號，很難單獨區分 Stayish 天然黑蛋白石與 Wegel Tena 的處理蛋白石（Kiefert et al., 2014）。換句話說，天然黑與處理黑都可能有強碳訊號。差別在於碳「在哪裡」，而不是碳「有沒有」。根據 GIA 的 XRF 分析，Stayish 的鋇（Ba）可從低於檢出到約 1000 ppmw 不等，較緻密、灰調明顯的材料 Ba 較高，這被用來支持它的火山－沉積成因背景（Kiefert et al., 2014）。所以，判斷天然 Stayish 黑蛋白石，最有力的方式不是單看 Ba，也不是單看 Raman 碳峰，而是讓證據互相支持: 黑色體色、天然碳訊號、non-hydrophane 特徵、顯微下沒有裂隙或刮痕染污、再加上符合 Stayish 的地球化學背景。這一整組證據吻合時，天然衣索比亞黑蛋白石的結論才站得住腳。三、煙燻或糖酸處理的深色蛋白石煙燻處理是讓有機物燃燒或加熱產生的煙與碳質微粒，進入蛋白石的孔洞、裂隙、表面凹坑與微通道，使體色變灰、變深、變黑（Stone Group Laboratories, n.d.）。糖酸處理則是讓糖類滲入孔隙後，再以酸使其脫水碳化。兩者的共同點，都是靠外來碳質物讓蛋白石變深，改變的是碳質物的分布，而不是蛋白石本來的地球化學背景。對多孔的 hydrophane 料來說，處理物質可能滲得很深，甚至造成相對均勻的深色。因此，「顏色透到裡面」不足以證明天然。真正有鑑別力的，是外來碳是否沿裂隙、孔洞、表面凹坑與刮痕聚集。這正好是顯微鏡與 Raman 一起最擅長回答的問題。結合每種技術的專長: 合起來就是一套有證據力的判斷顯微鏡: 判斷天然與處理的主力。處理蛋白石常見黑色物質集中在表面凹坑、刮痕、裂隙與孔洞；天然 Stayish 黑蛋白石的黑色則分布於矽質基質中。GIA 明確指出，天然樣品的刮痕內沒有煙燻或染色常見的黑色染污（Kiefert et al., 2014）。因此，觀察碳質物與黑色物質的分布位置，往往能提供最直接的判斷方向。

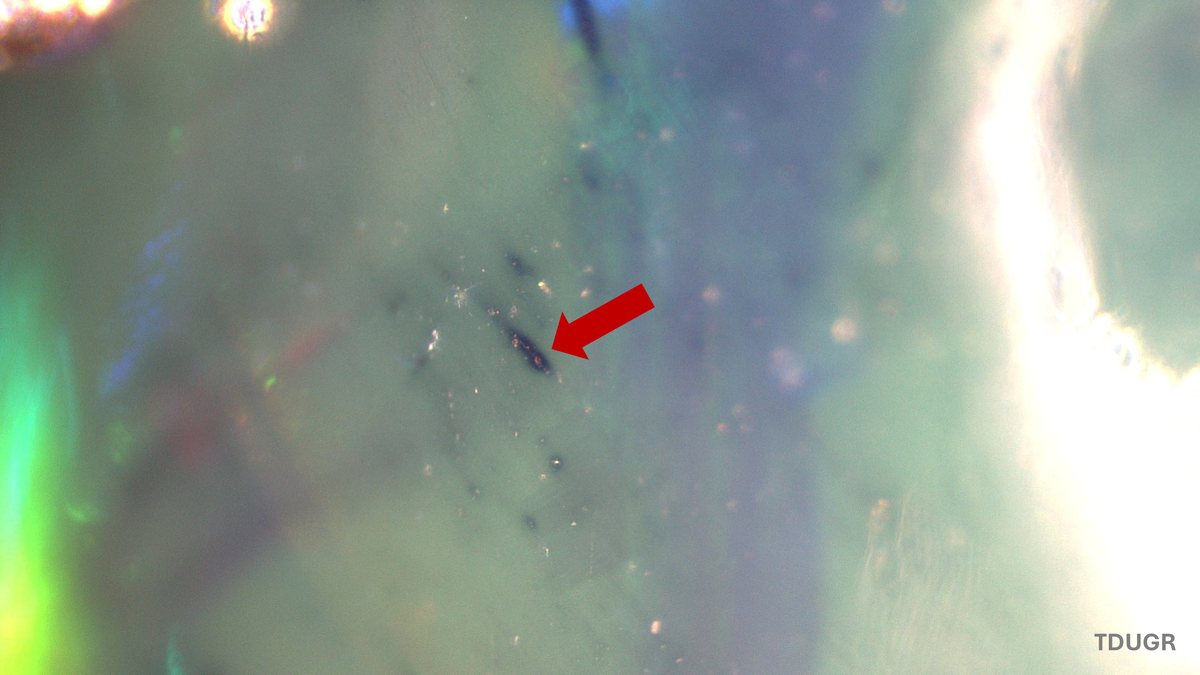

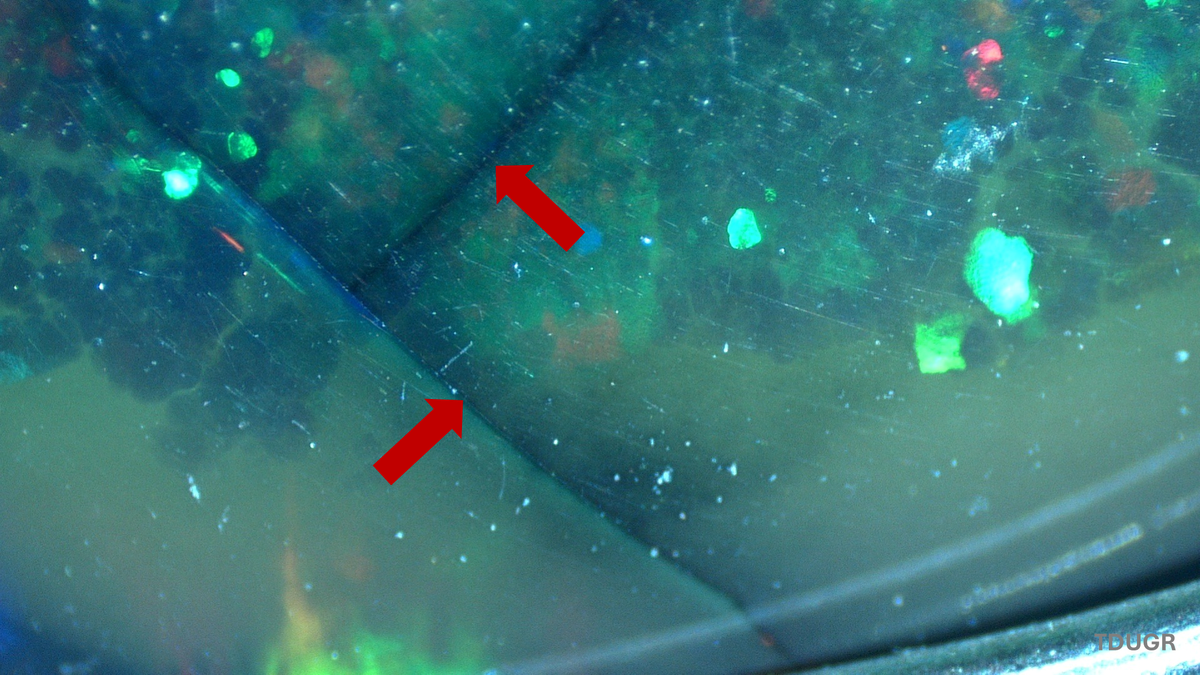

Raman: 找碳的利器。若處理導入碳質物，Raman 有機會偵測到碳相關訊號（Stone Group Laboratories, n.d.）。但 Raman 真正強大的地方，不只是「看有沒有碳」，而是配合顯微鏡看碳在哪裡。若碳集中在缺陷、裂隙、孔洞或表面凹坑中，會指向處理；若碳散布於基質、與天然結構一致，則支持天然來源。Raman 加顯微，是分辨天然黑與處理黑的核心組合；再搭配 EDXRF、結構型與吸水性，判斷會更穩。EDXRF: 看致色元素與產地背景。巧克力色看 Fe，Mn 為輔；衣索比亞背景可看 Ca、Sr、K、Al 等組合。FGA-DGA 資料中，天然衣索比亞蛋白石 Sr 多在 100 ppm 以上、Ca 可達 3200 ppm 以上、K 多在 2700 ppm 以上、Al 多在 8600 ppm 以上，與墨西哥及合成蛋白石有別（陳柏菁，2024）；Chauviré et al.（2019）對 Wegel Tena 的 Ca、K、Al 範圍也提供了佐證。這些元素組合，本身就是有效的地球化學指紋。不過，不同產區、不同結構型與不同樣品之間，元素範圍會有明顯變化，因此這些數值應視為地球化學背景線索，而不是單一判準。

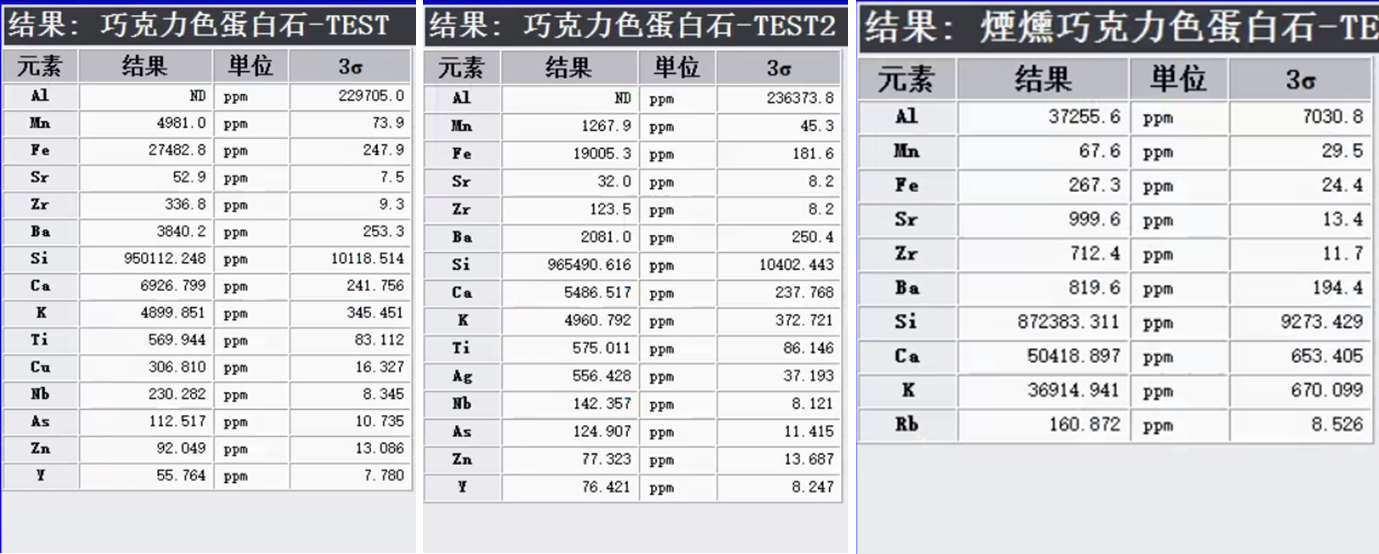

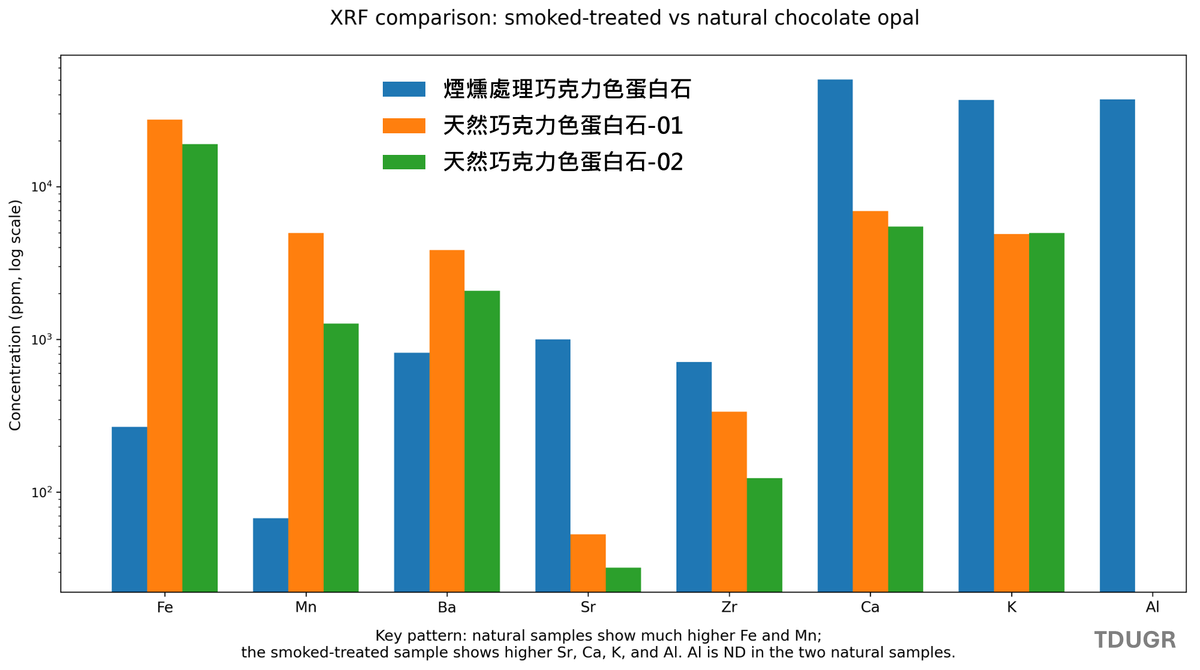

Ba: 用對位置就很好用。Ba 可作為火山－沉積成因背景的輔助線索之一，和 Ca、Sr、K、Al、REE 等元素一起，能描繪出衣索比亞蛋白石的地球化學輪廓，是背景指紋的一員。要分天然與處理，主力應交給顯微鏡看碳的位置；要分澳洲與衣索比亞，則是應該先看結構型態。Ba 在這些判斷裡和其他證據一起用，正是 GIA 拿它來佐證 Stayish 火山－沉積成因背景的方式（Kiefert et al., 2014；Gaillou et al., 2008；Dutkiewicz et al., 2015）。以三件測試樣品的 EDXRF 結果來看，煙燻處理巧克力色蛋白石與兩件天然巧克力色蛋白石之間，呈現非常明顯的化學指紋差異。首先，最關鍵的是 Fe 與 Mn。煙燻處理樣品雖然外觀呈巧克力色，但 Fe 只有 267.3 ppm，Mn 只有 67.6 ppm。相較之下，天然巧克力色蛋白石-01 的 Fe 高達 27,482.8 ppm，Mn 為 4,981.0 ppm；天然巧克力色蛋白石-02 的 Fe 也有 19,005.3 ppm，Mn 為 1,267.9 ppm。也就是說，兩件天然巧克力色蛋白石的 Fe 含量約為煙燻處理樣品的 71–103 倍；Mn 含量約為煙燻處理樣品的 19–74 倍。把 Fe 與 Mn 合併來看，煙燻處理樣品的 Fe + Mn 只有 334.9 ppm，而兩件天然巧克力色蛋白石分別為 32,463.8 ppm 與 20,273.2 ppm，差距非常明顯。這組數據支持一個重要判斷: 煙燻處理樣品的巧克力色外觀，並不支持由天然 Fe–Mn 相關致色物質造成。相反地，兩件天然巧克力色蛋白石具有明顯較高的 Fe 與 Mn，較符合天然巧克力色蛋白石常見的 Fe–Mn 化學指紋。其次，煙燻處理樣品反而呈現 Sr異常偏高的特徵。煙燻處理樣品的 Sr 為 999.6 ppm，而天然巧克力色蛋白石-01 的 Sr 只有 52.9 ppm，天然巧克力色蛋白石-02 更低，只有 32.0 ppm。煙燻處理樣品的 Sr 約為天然樣品的 19–31 倍。這表示煙燻處理樣品不只缺乏天然巧克力色蛋白石的 Fe–Mn 致色指紋，還具有明顯不同的 Sr 基質化學背景。Ca 與 K 也呈現類似差異。煙燻處理樣品的 Ca 為 50,418.9 ppm，明顯高於天然巧克力色蛋白石-01 的 6,926.8 ppm 與天然巧克力色蛋白石-02 的 5,486.5 ppm，約高出 7–9 倍。煙燻處理樣品的 K 為 36,914.9 ppm，也遠高於兩件天然樣品的 4,899.9 ppm 與 4,960.8 ppm，約高出 7.4–7.5 倍。Ba 的部分則不同於 Fe、Mn，也不同於 Sr。煙燻處理樣品的 Ba 為 819.6 ppm，而天然巧克力色蛋白石-01 為 3,840.2 ppm，天然巧克力色蛋白石-02 為 2,081.0 ppm。兩件天然樣品的 Ba 約為煙燻處理樣品的 2.5–4.7 倍。這表示 Ba 在這組樣品中也呈現差異，但它比較適合作為地球化學背景的一部分，而不應單獨作為天然或處理的判斷依據。因此，這三件樣品最重要的判讀重點是: 兩件天然巧克力色蛋白石具有高 Fe、高 Mn 的化學指紋；煙燻處理樣品雖然外觀呈巧克力色，但 Fe、Mn 極低，反而具有高 Sr、高 Al、高 Ca、高 K 的特徵。不過，這裡的高 Sr、Al、Ca、K 比較可能反映這顆樣品本身的基質化學背景，而非煙燻處理本身帶入。這說明後天煙燻處理可以改變蛋白石的外觀體色，讓它看起來像巧克力色蛋白石，但不會同步產生天然巧克力色蛋白石所具有的 Fe–Mn 致色指紋。

結構型與吸水性: 分辨產地的最強基礎。要分澳洲與衣索比亞，最基本的方向是先看結構型態。澳洲多為沉積型的opal-A分類，衣索比亞 Wollo 地區多為火山相關 opal-CT 分類，用 Raman 或 X光繞射(XRD) 就能區分（Gaillou et al., 2008；Rondeau et al., 2010；Dutkiewicz et al., 2015）。再配合吸水性: Wegel Tena 型通常為明顯 hydrophane，澳洲料一般不吸水。FTIR: 確認含水、孔隙與結構背景。衣索比亞蛋白石浸水後，3000–3700 cm⁻¹ 水帶與約 1630 cm⁻¹ 水峰會加深（饒珮雯，2025）。FTIR 能確認 hydrophane 特徵與含水行為，也能在區分 opal-A/opal-CT 時提供輔助。透過以上的綜合證據: Shewa/Mezezo 巧克力色: 看 Fe 是否支持天然棕褐色，Mn 為輔，並看深色是否與天然結構一致。Stayish 礦區天然黑: 黑色與基質中的天然碳質物有密切關聯，可能有強 Raman 碳峰；靠 non-hydrophane 特徵、顯微下無染污、再加上符合 Stayish 的地球化學背景，共同支持天然。煙燻/糖酸處理: 重點不是有沒有碳，而是外來碳是否集中在孔洞、裂隙與表面缺陷，且是否缺乏合理的天然致色與產地背景。所以，衣索比亞深色蛋白石的鑑定，並不是靠某一個元素或某一條光譜峰單獨宣判，而是讓結構型、吸水性、顯微分布、致色元素、Raman 碳訊號與產地背景，形成一致或矛盾的方向。當這些證據彼此支持、指向同一個答案時，判斷就真正有力量。致謝感謝蕭德元先生與吳明俐先生協助取得實驗樣本參考文獻Chauviré, B., Rondeau, B., Alexandre, A., Chamard-Bois, S., La, C., & Mazzero, F. (2019). Pedogenic origin of precious opals from Wegel Tena (Ethiopia): Evidence from trace elements and oxygen isotopes. Applied Geochemistry, 101, 127–139. https://doi.org/10.1016/j.apgeochem.2018.12.028Dutkiewicz, A., Landgrebe, T. C. W., & Rey, P. F. (2015). Origin of silica and fingerprinting of Australian sedimentary opals. Gondwana Research, 27(2), 786–795. https://doi.org/10.1016/j.gr.2013.10.013Gaillou, E., Delaunay, A., Rondeau, B., Bouhnik-Le Coz, M., Fritsch, E., Cornen, G., & Monnier, C. (2008). The geochemistry of gem opals as evidence of their origin. Ore Geology Reviews, 34(1–2), 113–126. https://doi.org/10.1016/j.oregeorev.2007.07.004Kiefert, L., Hardy, P., Sintayehu, T., Abate, B., & Woldetinsae, G. (2014). New deposit of black opal from Ethiopia. Gems & Gemology, 50(4). https://www.gia.edu/....../winter-2014-gemnews-new......Rondeau, B., Fritsch, E., Mazzero, F., Gauthier, J.-P., Cenki-Tok, B., Bekele, E., & Gaillou, E. (2010). Play-of-color opal from Wegel Tena, Wollo Province, Ethiopia. Gems & Gemology, 46(2), 90–105. https://doi.org/10.5741/GEMS.46.2.90Stone Group Laboratories. (n.d.). Smoke treatment in Wollo opal. https://www.pinfire.de/....../Smoke-Treatment-in-Wollo......饒珮雯。（2025年11月27日）。蛋白石吸水對遊彩的影響。吳照明寶石教學鑑定中心。https://www.fga-dga-gem.com/index.php?route=newsblog/article&article_id=336陳柏菁。（2024年2月26日）。天然蛋白石與合成蛋白石之鑑別特徵及產地研究。吳照明寶石教學鑑定中心。https://www.fga-dga-gem.com/index.php?route=newsblog/article&article_id=283張蓓莉。（2014）。系統寶石學。地質出版社。

不是只有澳洲才有天然黑蛋白石！打破「非洲沒有黑蛋白石」的迷思!

相關鑑定與分析服務

寶石鑑定服務

光譜分析服務

相關分析技術與儀器

珀金埃爾默 傅立葉轉換式紅外光譜儀與上漫反射套件

珀金埃爾默 傅立葉轉換式紅外光譜儀搭配鑽石衰減全反射配件與光束聚光器

島津 EDX-7000 能量散射型 X 光螢光光譜儀

島津 EDX-7200 能量散射型 X 光螢光光譜儀

Rigaku EDXL-300 偏光式能量散射型 X 光螢光分析儀

Avantes AvaSpec-ULS2048 紫外－可見光－近紅外光譜暨積分球系統

雙波長顯微拉曼光譜儀

GL Gem Raman PL532 TEC 顯微拉曼暨光致發光光譜系統

GMD 785 nm 顯微拉曼光譜暨拉曼組圖分析系統

珀金埃爾默傅立葉轉換式紅外光譜儀與上漫反射套件

珀金埃爾默傅立葉轉換式紅外光譜儀搭配鑽石衰減全反射配件與光束聚光器
