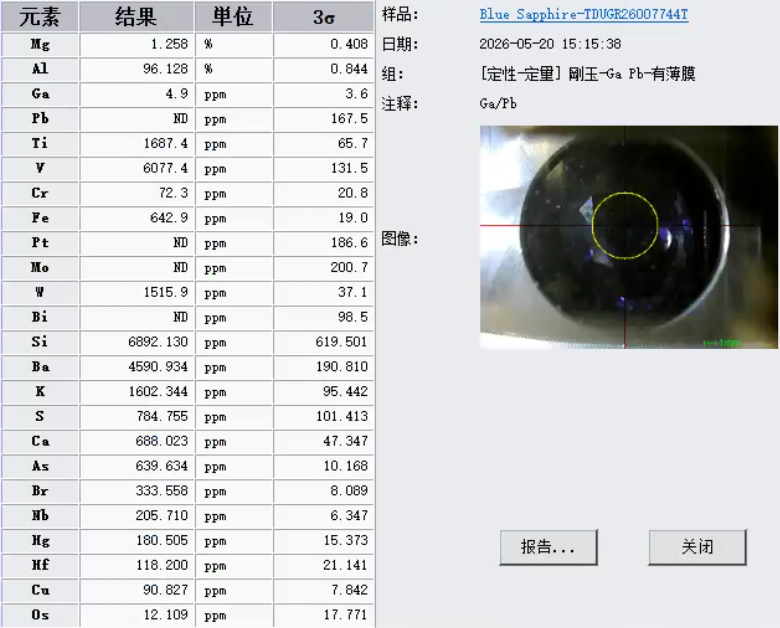

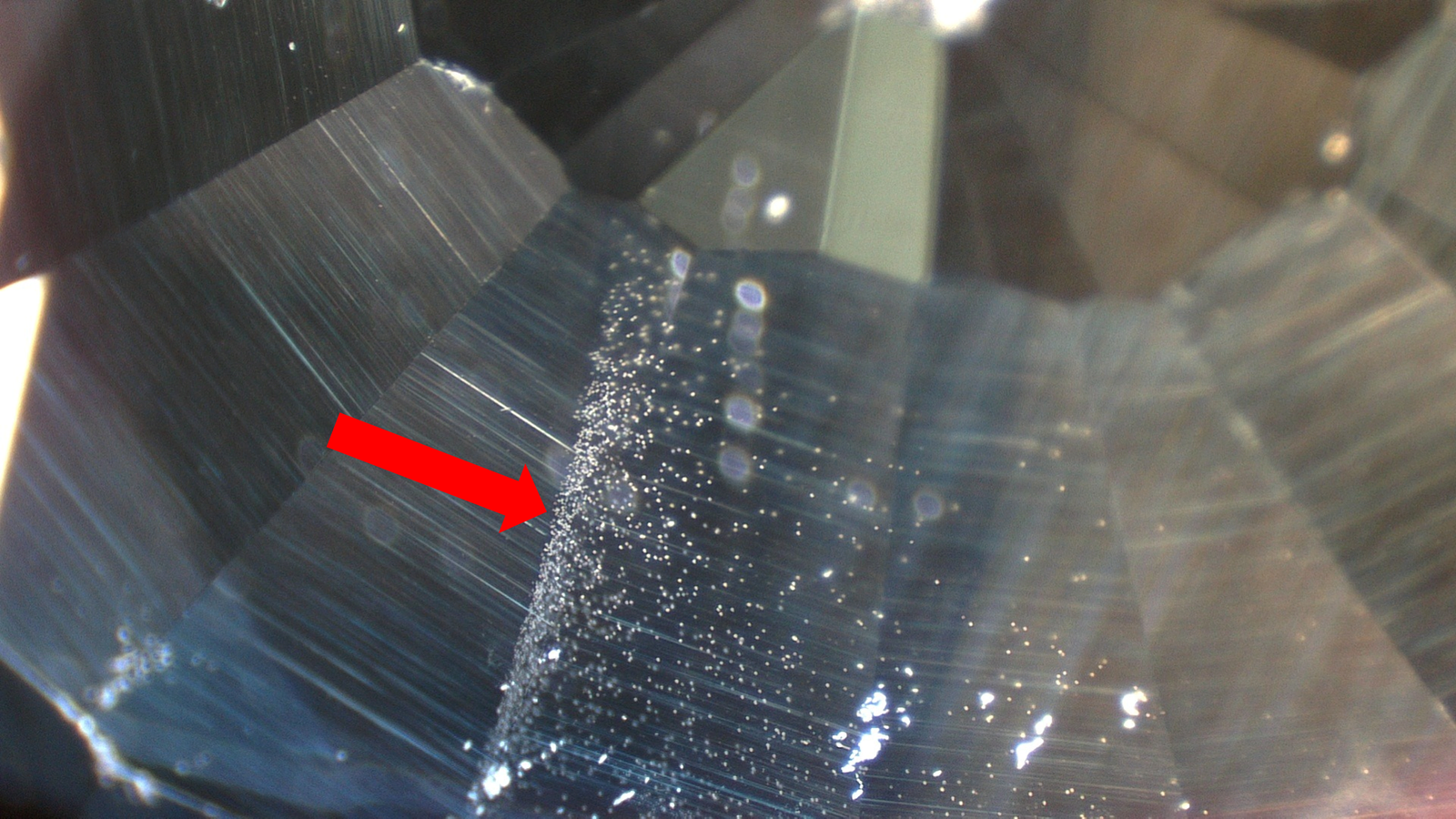

藍寶石晶體中的未熔粉末。 從微量 Ga 到未熔粉末: 如何辨識合成藍寶石？藍寶石是有色寶石中非常重要的一種寶石。從礦物學角度來看，藍寶石的主體礦物是剛玉，其理想化學成分為三氧化二鋁 (Al2O3)。剛玉本身若接近純淨，通常為無色；當晶體中含有不同微量元素時，便會產生不同顏色。例如，藍色藍寶石常與鐵和鈦的共同作用有關，而某些藍色至紫藍色調也可能與釩有關。市場上除了天然藍寶石之外，也常見各類合成藍寶石。合成藍寶石是指在實驗室或工業環境中，由人工控制條件生長出的剛玉晶體。它的化學成分可以與天然藍寶石相同，都是 Al2O3，但其生長環境、微量元素組成與顯微內部特徵，常與天然寶石不同。因此，鑑別合成藍寶石時，不能只看顏色或乾淨度，而需要結合顯微觀察與元素分析。本樣品即透過 EDXRF 元素分析與顯微鏡觀察，顯示出符合合成藍寶石的特徵。在顯微鏡觀察中，本樣品可見殘留未熔粉末特徵。未熔粉末是指在人工合成或熔融生長過程中，部分原料粉末未完全熔解，殘留於晶體內部或局部區域中。這類特徵常見於某些合成剛玉材料，尤其是在高溫熔融或快速結晶環境下，原料粉末可能未完全均質化，因而形成細小白色、霧狀、顆粒狀或團塊狀內含物。天然藍寶石中也可能含有礦物包裹體、癒合裂隙或流體包裹體，但殘留未融原料粉末則是較偏向人工生長或人工處理過程的特徵。若這類粉末狀內含物與其他合成特徵同時出現，例如彎曲生長紋、氣泡、異常均一的生長結構或特殊元素組成，則可作為合成寶石的重要判斷依據。藍寶石晶體中的未熔粉末。本樣品使用能量色散型 X光螢光光譜分析 (Energy-dispersive X-ray fluorescence spectroscopy, EDXRF)進行檢測。EDXRF是一種常用於寶石鑑定實驗室的非破壞性元素分析方法，可用來偵測寶石中的主要元素與微量元素。分析結果顯示，樣品含有高比例的鋁 (Al)，約為 96.128%。這與剛玉的主要成分 Al2O3相符，說明樣品主體確實屬於剛玉類寶石，也就是藍寶石或紅寶石所屬的礦物群。藍寶石的藍色通常與微量元素有關。本樣品中可見鈦 (Ti) 約 1687.4 ppm、鐵 (Fe) 約 642.9 ppm、釩 (V) 約 6077.4 ppm、鉻 (Cr) 約 72.3 ppm。在傳統藍寶石中，藍色常與 Fe–Ti 電荷轉移(Fe–Ti charge transfer)有關。所謂電荷轉移，是指不同價態或不同元素之間的電子躍遷造成特定波長光吸收，進而產生寶石顏色。Fe 與 Ti 的共存常是藍寶石呈藍色的重要因素。值得注意的是，本樣品呈現艷麗的皇家藍色調，但 EDXRF 分析中 Fe 含量僅約 642.9 ppm，相對偏低。對於呈現濃郁藍色的天然藍寶石而言，若 Fe 含量過低，便需要進一步考慮其顏色是否來自人工控制的致色元素組合，或樣品是否可能為合成藍寶石。因此，在本案例中，偏低的 Fe 含量也可作為支持合成來源的輔助線索之一。藍寶石晶體中的未熔粉末。本樣品中的 V含量也相當明顯。V 可影響剛玉的顏色，某些含釩剛玉可能呈現藍紫色、紫色或變色效應。因此，V 的高含量可能與樣品的藍色、藍紫色調或特殊色調有關。本樣品最值得注意的元素之一是鎵 (Ga)。EDXRF 結果顯示，Ga 僅約 4.9 ppm，屬於極低含量。在天然剛玉中，Ga 常作為重要的微量元素之一。天然藍寶石通常在地質環境中形成，晶體生長過程中可能吸收來自母岩或流體環境的 Ga、Mg、Fe、Ti、V、Cr 等微量元素。相較之下，合成藍寶石多由高純度氧化鋁原料與特定致色元素控制生長而成，因此 Ga 含量常偏低、接近檢出極限，或是未檢出。因此，Ga 未檢出或極低 Ga 訊號，可以作為判斷合成剛玉的重要輔助依據之一。不過，需要注意的是，Ga 不能單獨作為唯一判斷依據。天然藍寶石的 Ga 含量會因產地、地質環境與成因類型不同而有所變化；合成藍寶石也可能因原料或製程不同而出現微量 Ga，甚至完全沒有 Ga。因此，Ga 的判讀必須與顯微特徵及其他元素組合一起考量。在本樣品中，Ga 僅有 4.9 ppm，再加上顯微鏡下觀察到殘留未熔粉末特徵，兩者共同支持樣品為合成藍寶石。這件樣品的主體為剛玉，元素組成顯示其具有藍色剛玉的致色元素特徵。同時，極低 Ga 含量與顯微鏡下的殘留未熔粉末，則指向人工合成來源。寶石鑑定不能只依靠顏色、透明度或單一元素數據，而是需要把顯微特徵與元素分析結果一起判讀。這也是為什麼在鑑別天然與合成藍寶石時，顯微鏡與 EDXRF 會成為非常重要的工具
