鑑定天然尖晶石、分辨熱處理尖晶石與合成尖晶石也可以用光譜指紋？

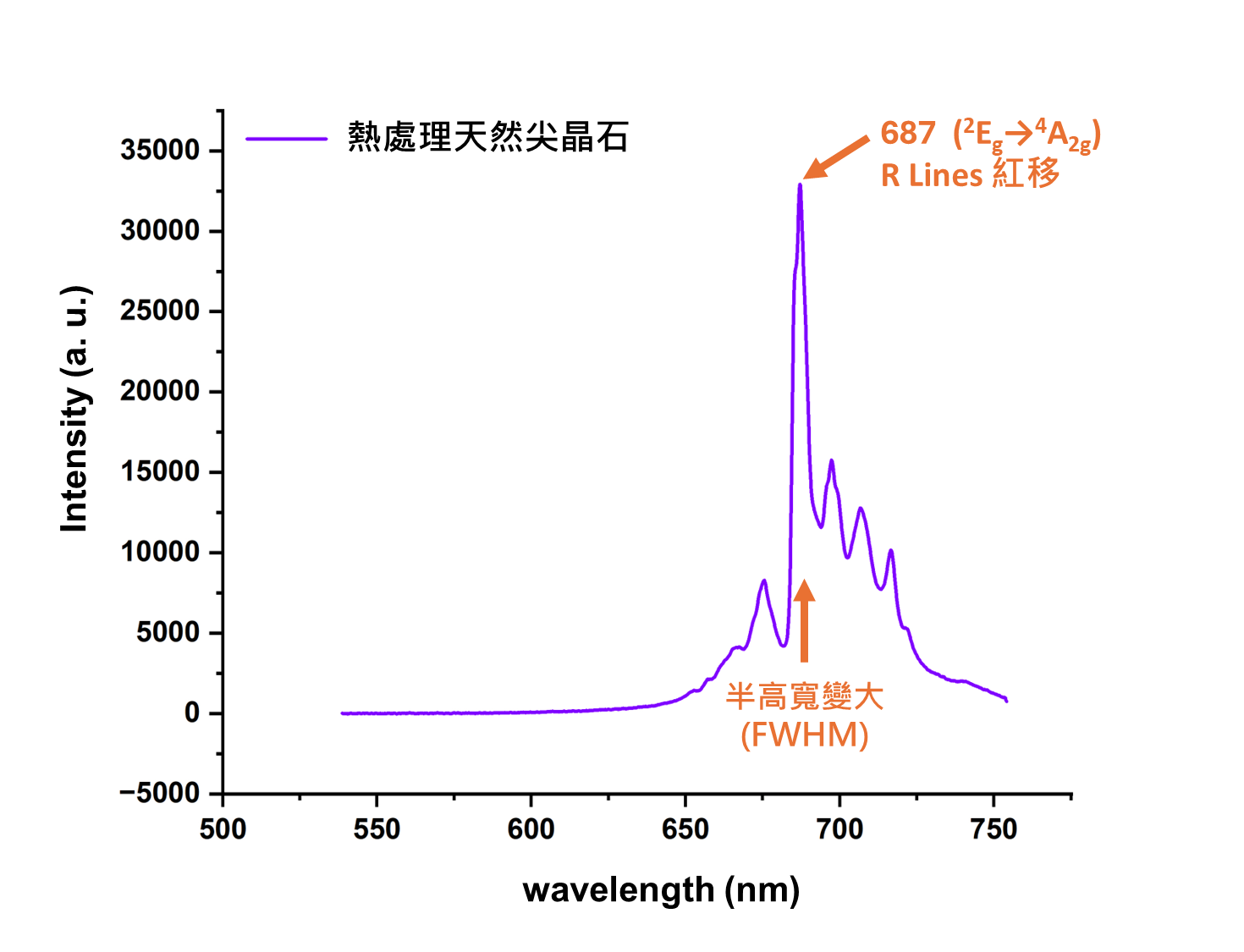

鑑定天然尖晶石、分辨熱處理尖晶石與合成尖晶石也可以用光譜指紋？用光致發光光譜分辨天然未處理、熱處理與合成尖晶石，一機搞定!如果說紅寶石、藍寶石的鑑定離不開光譜，尖晶石的鑑定也越來越仰賴光致發光光譜。今天就來講講我念博士班的起源研究: 尖晶石的光致發光。光致發光 (photoluminescence)，簡稱 PL。就是用特定波長的光去激發寶石材料，讓晶體中的發光中心吸收能量後再釋放出光。這些釋放出來的光，不是隨機的，而是和晶體結構、微量元素、缺陷狀態以及是否經過高溫處理有關。PL 光譜有時候就像寶石晶體內部的「發光指紋」。對尖晶石來說，最重要的發光中心之一，就是 Cr³⁺。紅色、粉紅色到部分紫紅色尖晶石中，Cr³⁺ 常會產生非常有用的光致發光訊號。這些訊號雖然看起來只是光譜圖上的幾個峰，但它們背後反映的，其實是 Cr³⁺ 周圍的晶體結構環境。尖晶石的化學式通常寫成 MgAl₂O₄。理想狀態下，Mg²⁺ 和 Al³⁺ 在晶體中各自待在比較規則的位置上。可是，當尖晶石經過高溫處理，或是在人工合成過程中形成較不規則的結構時，Mg 和 Al 的位置會出現不同程度的交換與混亂。這種現象可以稱為 Mg–Al order-disorder，也就是鎂與鋁的有序－無序變化。這個結構變化，肉眼看不到；顯微鏡也不一定能直接看到。但是 PL 光譜看得到。在天然未加熱處理的紅色或粉紅色尖晶石中，PL 光譜通常會出現一個清楚、尖銳的主峰，約在 685 nm 附近。這個峰常被稱為 R line，主要與八面體位置中的 Cr³⁺ 發光有關。若尖晶石的晶體結構相對有序，Cr³⁺ 周圍的局部環境比較單純，這個 685 nm 附近的峰就會比較明顯、比較尖銳。所以，當一顆尖晶石在 PL 光譜中出現清楚的 685 nm 主峰，並伴隨較有規律的側峰結構時，通常會支持它是天然未加熱處理尖晶石。但如果天然尖晶石經過加熱處理，情況就會改變。加熱會讓尖晶石中的 Mg 和 Al 位置變得比較混亂。當 Cr³⁺ 周圍的 Mg、Al 配位環境不再那麼規則時，原本尖銳的 685 nm 發光峰會變寬，峰形變得比較鈍，側峰也會變得比較模糊。同時，主峰位置可能往較長波長方向偏移，常可接近 687 nm 左右。也就是說，熱處理不是只是讓顏色改變而已，也可能讓晶體結構中的局部環境變得更無序。這種無序化，會被 PL 光譜記錄下來。

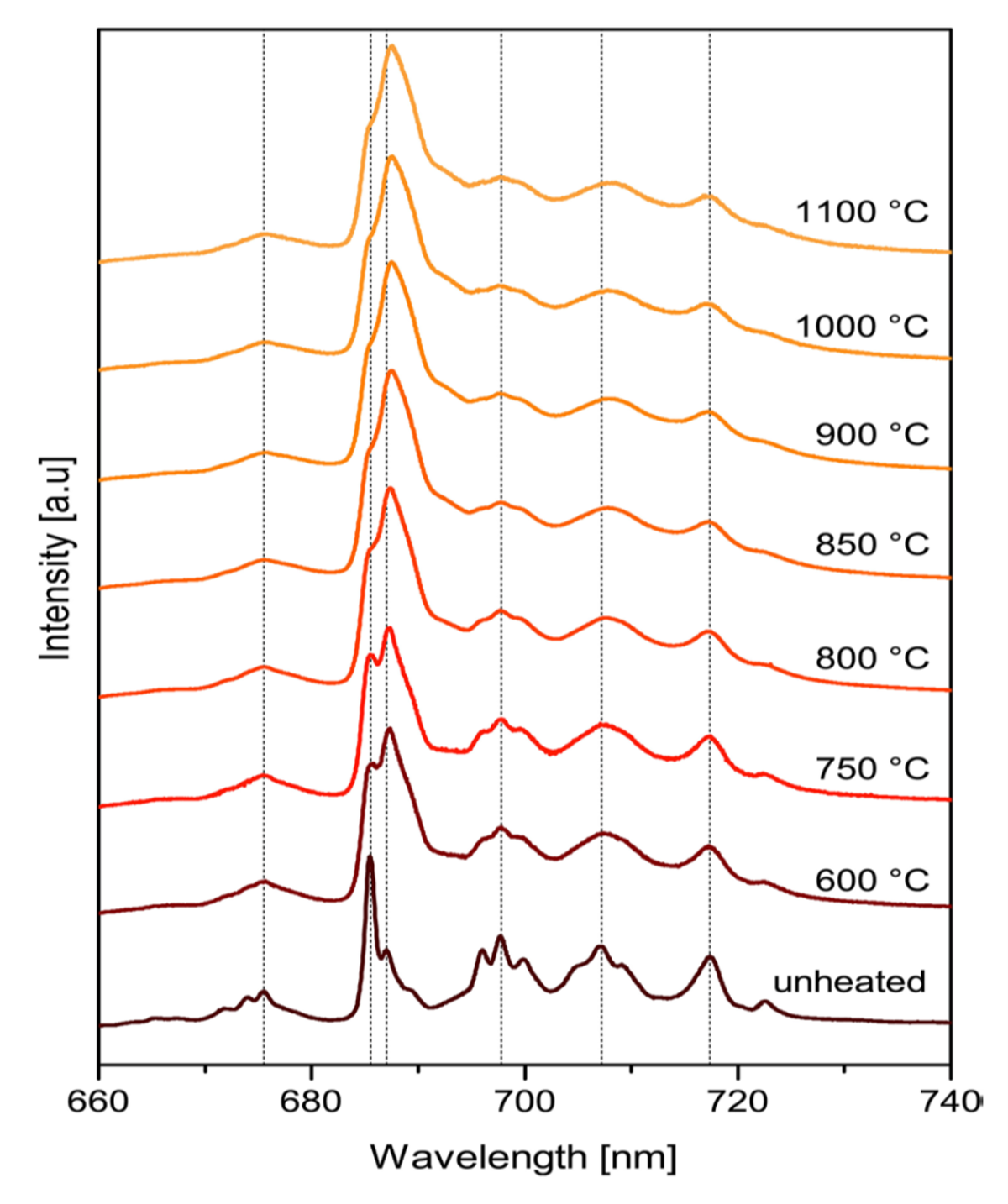

pl-spinel- — 天然未處理、熱處理天然與合成尖晶石的光致發光（PL）光譜比較。天然未處理尖晶石通常在約 685 nm 附近出現清楚而尖銳的 Cr³⁺ 發光主峰，並伴隨較明顯的側峰結構；熱處理後，Mg–Al 有序－無序程度改變，使峰形變寬，主峰可往約 687 nm 附近偏移；合成尖晶石則可能呈現更寬、偏長波長的發光帶，中心可接近 689–690 nm。

因此，在尖晶石鑑定中，如果 PL 光譜不再是尖銳清楚的 685 nm 主峰，而是峰形變寬、往 687 nm 附近偏移，並且側峰變得不清楚，就要懷疑樣品是否曾經受到加熱處理。合成尖晶石的情況又更明顯。特別是某些熔融法成長的合成尖晶石，由於生長條件與天然地質環境不同，晶體結構中的 Mg–Al 無序程度可能更高，甚至可能帶有非化學計量或缺陷結構。這時候 PL 光譜中原本屬於天然有序結構的 685 nm R line 可能變弱，甚至不明顯；取而代之的是較寬、較鈍、偏向長波長的發光帶，中心可能接近 689–690 nm 附近。這也是為什麼在 PL 光譜上，天然未處理、熱處理天然尖晶石、合成尖晶石，常常可以呈現出不同的光譜輪廓。

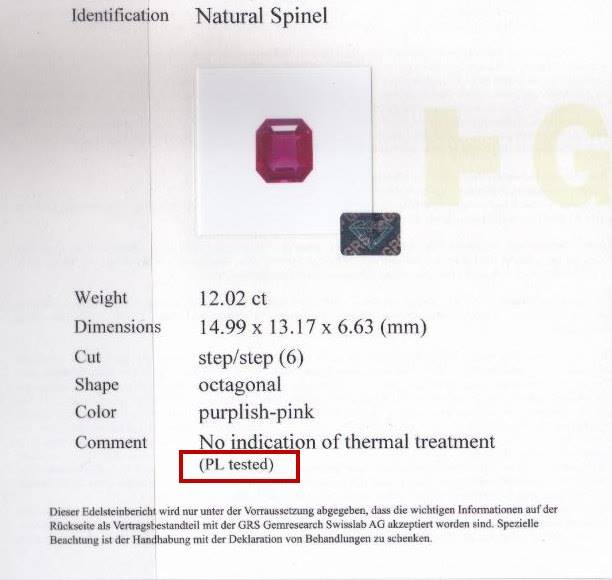

pl-spinel-grs — 尖晶石的 GRS 證書上標註經過光致發光光譜 (PL) 測試。

簡單整理：天然未加熱處理尖晶石：PL 主峰約在 685 nm 附近，峰形較尖銳，側峰結構較清楚。這代表 Cr³⁺ 周圍的晶體環境相對規則，Mg–Al 無序程度較低。熱處理天然尖晶石：PL 峰位可能往長波長方向偏移，約可接近 687 nm，峰形變寬，側峰變得模糊。這反映加熱後 Mg–Al 有序程度下降，Cr³⁺ 周圍局部環境變得比較複雜。合成尖晶石：部分合成尖晶石可能出現更寬、更偏長波長的發光帶，中心可接近 689–690 nm，天然尖晶石常見的尖銳 R line 可能不明顯。這通常與合成過程中較高的結構無序、非化學計量或缺陷環境有關。PL 光譜最大的優點在於快速、非破壞、靈敏，而且對 Cr³⁺ 發光中心非常敏感。這也是PL在尖晶石鑑定中非常重要的原因。PL 光譜看到的，是晶體內部 Cr³⁺ 周圍的微觀環境。天然形成、熱處理與人工合成，往往會在這個微觀環境中留下不同的痕跡。所以，尖晶石的 PL 光譜不只是「有沒有螢光」而已。它真正告訴我們的是：1. 這顆尖晶石的晶體結構有多有序？2. Cr³⁺ 周圍的局部環境是否接近天然狀態？3. 它是否曾經經過高溫造成結構重排？4. 它的發光特徵是否符合合成尖晶石常見的無序訊號？當我們把這些訊息合在一起，PL 光譜就是判斷尖晶石天然、熱處理與合成來源的重要工具。

參考文獻:Widmer, R., Malsy, A. K., & Armbruster, T. (2015). Effects of heat treatment on red gemstone spinel: Single-crystal X-ray, Raman, and photoluminescence study. Physics and chemistry of minerals, 42(4), 251-260.

鑑定天然尖晶石、分辨熱處理尖晶石與合成尖晶石也可以用光譜指紋？

相關鑑定與分析服務

寶石鑑定服務

光譜分析服務

相關分析技術與儀器

GL Gem Raman PL532 TEC 顯微拉曼暨光致發光光譜系統
